梯子筋大样图，梯子筋的相应规范

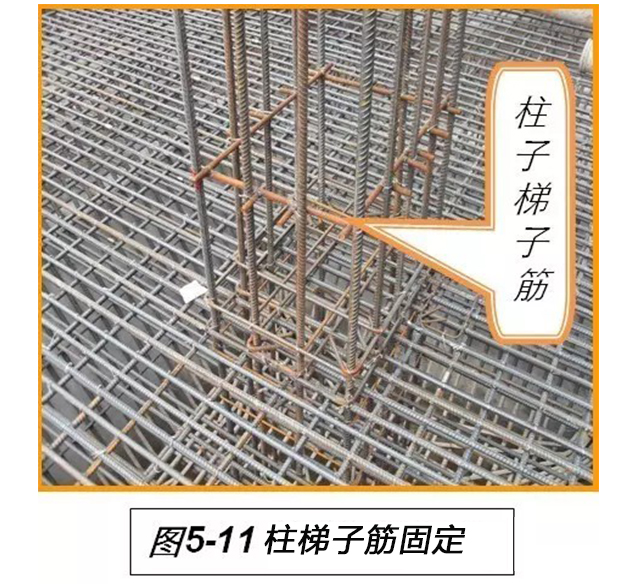

柱筋定位筋做法暗柱插筋采用水平定位箍筋固定，墙体插筋则采用定位梯子筋，固定在板钢筋上，以确保钢筋位置准确，同时保障墙体保护层框架柱钢筋定位柱插筋与底板交接处增设定位筋，与底板筋绑扎牢固，防止根部移位柱截面发生变化时，确保弯折点位置尺寸符合设计要求为保证柱主筋间距均匀正确，在绑；1 模板工程 墙体模板使用固定型钢制大模板，确保接缝最少 模板拉结采用专用对拉螺栓，配合橡胶塞和弹簧垫，确保模板整体强度 钢筋定位使用梯子筋控制墙体钢筋位置，保证截面尺寸 浇筑控制确保顶板和墙体模板垂直度和平整度，避免漏浆和错台2 钢筋工程 加工质量由专人负责。

绑扎墙体钢筋先绑扎墙体竖向定位梯子筋，竖向定位梯子筋间距为12001500mm一道，排列均匀，遇到暗柱间距小时，可以视情况放在两个暗柱中间，定距框间距与水平筋间距相同，顶模撑上中下各一道，刷防锈漆，比墙厚小2mm，一侧各小1mm要求梯蹬筋高度一致绑扎墙体水平钢筋间距依据竖向定位梯子筋的梯蹬拉通线进行绑扎，第一道。

水平梯子筋大样图2竖向梯子筋制作方法梯架钢筋与墙竖向钢筋同规格同牌号，要求2根梯架钢筋一长一短，留出绑扎搭接接。
